Bodenstabilisierungssysteme
Reclaiming / Mixed in Plant



.

KB-Reclaimer. Mobile Bodenaufbereitungsanlage mit Kerbbrecher, Bindemittel-Zugabe, Mischer und Klassierereinheit zur Aufbereitung von bindigem, schlammigem und mineralischem Materialgemisch.



Modern und robust gebaut, voll mobile Bodenaufbereitungsanlage für Aufgabenleistungen bis zu 150 t/h bei einer maximalen Aufgabegröße von bis zu 1.000mm Länge und 300mm Dicke, je nach Art und Zusammensetzung des Aufgabematerials und des gewünschten Endkorns.

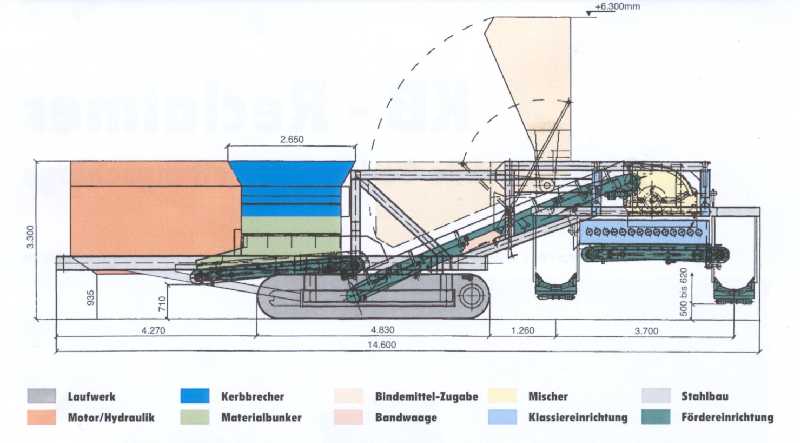

Der Materialfluß und die wesentlichen Bestandteile der Anlage:

· Beschickungseinrichtung, Materialaufgabe erfolgt direkt in den Kerbbrecher

· Reversierbarer Kerbbrecher mit wechselbaren Werkzeugen zur Korngrößenbestimmung für die Verarbeitung von bindigen
  und mineralischen Materialgemischen u.w.

· Kerbbrecher übergibt direkt auf das Abzugsband des Materialbunkers

· Dosierte Übergabe vom Abzugsband auf Bandwaage

· Wartungsarmer, reversiebler Bandförderer für unterbrechungsfreie und verstopfungsfreie Materialströme

· Zuschlagstoffe:

- exakt dosierbare Bindemittel-Zugabe
- Steuerung über Mikroprozessor und Bandwaage
- Dosierbereich Bindemittel 0- 20 to/h
- staubförmige Bindemittel
- körnige Bindemittel bis 2 mm
· Großer in die Anlage integrierter Bindemittelbehälter mit Entstaubung und automatischer Befüllung möglich

· Übergabe des Materialgemisches in die Mischkammer, der Mischer übergibt direkt auf den Klassierer

· Variabel einstellbarer und automatisch nivellierbarer Klassierer für Fertigprodukte

· Klassierer trennt das aufbereitetete Material in verwendbares, qualifiziertes Überkorn und qualifiziertes Mischgut, Trennung  bis ca. 60mm

· Klappbares Austragsband für (Überkorn) Fertigprodukt

· Klappbares Austragsband für Fertigprodukt II

· Raupenfahrwerk

· Diesel-hydraulischer Antriebseinheit

· Elektronische Steuerung für Funktionsabläufe und Bindemitteldosierung

· Funkfernsteuerung für Aufgabe und Fahrbetrieb

· Software für Tagesleistungsnachweise,  mit Fernabfrage möglich






Technische Daten:

Länge Breite: ca. 14.600 x 3.000 mm  ·  Transport-Höhe: ca. 3.300 mm · Arbeits-Höhe: ca. 6.300 mm  ·  Transportgewicht: ca. 48 to

Diesel-Hydraulikantrieb: ca. 340 kW  ·  davon elektrische Leistung: ca. 70 kW

Fertigprodukte variabel einstellbar:
z.B. Fertigprodukt I: ca. 15/60- x
z.B. Fertigprodukt II: ca. 0- 15/60 mm



Die Materialaufbereitung mit dem KB-Reclaimer zeichnet sich durch seinen Materialfluß
und seine Brechwerkzeuge aus.

a) Die Ausführung des Kerbbrechers ermöglicht die direkte Aufgabe in den Kerbbrecher
    und garantiert den gleichmäßigen Materialfluß.

b)  Das Brechwerkzeug ist auswechselbar und auf das aufzubereitende Material abstimmbar.

c)  Die Produktion ist bei Fahrbetrieb möglich.
